在半导体工艺的军备竞赛里，台积电的地位依然稳固，即便苹果尝试在Intel身上找第二供应的备胎，但真正决定未来旗舰性能的，还得看那家台湾老厂的最新牌面。

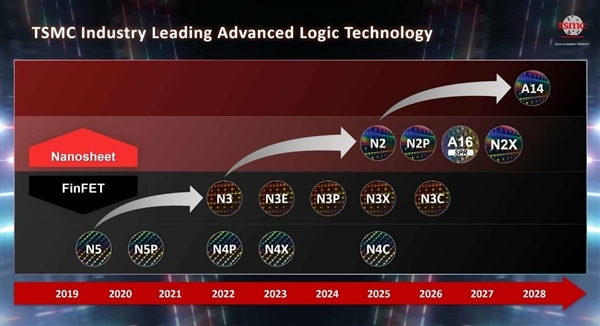

按照最新的路线图，今年的A20系列会老老实实吃上N2（2nm）工艺。但更值得看的其实是明年——A21系列中的Pro版本将采用N2P高性能工艺。台积电那道“过渡性质浓厚”的A16工艺（等效1.6nm）会被直接跳过，原因是它首发了SRP背面供电技术，这玩意儿对移动设备来说功耗和散热成本太高，更适合拿给NVIDIA的Feynman GPU去尝鲜。
然后就是重头戏——台积电的A14工艺（等效1.4nm），预计2028年量产。这次的技术迭代堪称“代际飞跃”：第二代GAAFET纳米片晶体管加上全新的NanoFlex Pro标准单元架构，让A14在相同功耗下速度提升高达15%，或者相同速度下功耗降低30%，逻辑密度也提升了20%以上。这可不是挤牙膏，是往牙膏管里塞了一大块铝。
首发A14工艺的，大概率是苹果的A22 Pro处理器，届时会塞进iPhone 20系列里。考虑到苹果通常会在整数代上搞大动作，外型设计和功能层面的全面革新也不是没可能。当然，代价也不小——台积电的报价正在一路狂飙，A14工艺传闻每片晶圆高达4.5万美元，摊到每颗A22 Pro上成本超过100美元，而目前3nm的A19 Pro成本才40-50美元左右。这还没算上机内的散热、基带、内存等配套成本。
除了苹果，AI厂商也会盯上这块新制程。另一个潜在的首批用户是Marvell——这家公司以前用不到这么先进的工艺，但这两年给美国科技巨头定制ASIC芯片的业务火得一塌糊涂，对制程要求自然跟着水涨船高。台积电A14的产能分配，显然又是一场巨头间的角力。
总结来看，A14工艺不仅是性能的跃升，更是成本的再平衡。对于苹果来说，能否把100美元的处理器成本转化为消费者愿意掏钱的理由，才是2028年那场发布会的真正考题。
