苹果持续探索卷轴iPhone与iPad屏幕

苹果公司持续探索为 iPhone 和 iPad 打造可伸缩屏幕，用户可以通过拉伸设备两端来调整屏幕大小，以满足不同的使用需求。

想象一下凯撒大帝（或者更可能是他的一个侍从）站在罗马竞技场，宣读着由羊皮纸书写的法令，而羊皮纸则被拉 stretched 在两个圆柱体之间。现在，将凯撒换成蒂姆·库克，将罗马竞技场换成苹果公园，你就能想象苹果未来可能推出卷轴 iPhone 的场景。

不过，这项技术不太可能在今年的 iPhone 17 发布会上出现，甚至可能永远不会实现。苹果公司最近对卷轴屏幕的探索体现在一项 新获批的专利 中。值得注意的是， 苹果每年都会申请数千项专利。

苹果每年获得大量专利授权，但即使如此，它们也不一定能转化为最终产品。然而，苹果似乎对卷轴屏幕这个想法十分执着，不断进行探索和尝试。这种坚持可能源于苹果对于未来移动设备形态的独特 vision 和创新精神。

早在 2015 年，另一份文件就展示了同样的理念，但只是用作可伸缩的保护盖，提供 “电子设备的活动屏幕保护”。然后在 2017 年，我们看到了首个用于 iPhone 的真正卷轴屏幕的迹象，2020 年又出现了该理念的不同版本。

现在有了这项名为 “具有柔性显示结构的电子设备” 的专利，它沿着同样的路线更进一步。

该专利指出：”显示器通常由玻璃基板等刚性结构制成……这使得制造具有所需功能的紧凑型电子设备具有挑战性。但是，柔性显示器可以缠绕在一个或多个辊子上。” 这样的设计理念旨在解决传统刚性屏幕在设备小型化和功能多样性方面的限制。

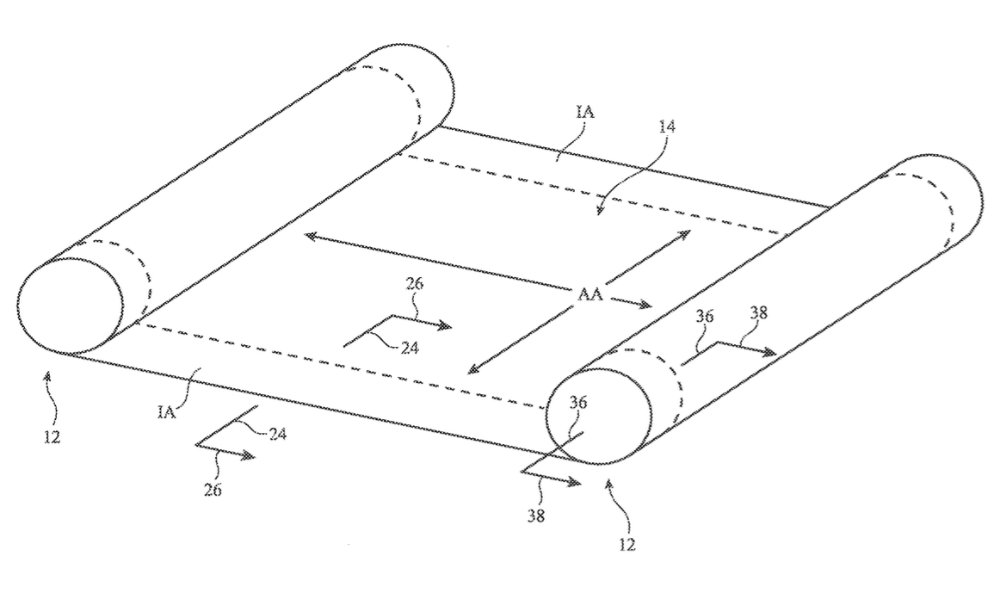

专利中的细节，展示了一种在一两个辊子之间展开屏幕的方法

专利还继续描述道：”在存储位置，柔性显示器可以缠绕在存储辊子上。可选的展开辊可以用于帮助展开显示器，因为显示器从外壳中拉出。” 这表明苹果正在考虑多种实现卷轴屏幕的技术方案，以确保设备的可靠性和用户体验。

与以往的专利申请一样，苹果公司小心翼翼地措辞，以便最大限度地涵盖对其理念的各种可能解释。因此，多次提到这种技术可以用于 “蜂窝电话、平板电脑、手表设备等” 。这表明苹果正在探索该技术在不同设备上的应用潜力，而不仅仅局限于 iPhone 或 iPad。

不过，关于这种卷轴理念的具体内容也有很多变化。有些看起来根本不像辊子，而更像是折叠。

苹果表示：”柔性显示器可以围绕弯曲轴弯曲，以允许电子设备折叠，并且可以围绕辊子滚动。这允许柔性显示器在需要紧凑设备布置时存储在电子设备外壳中，并在需要更大的显示区域时从电子设备外壳中拉出。” 这表明苹果也在考虑折叠屏和卷轴屏混合使用的可能性，以实现更加灵活的设备形态。

它继续说道：”电子设备可以结合可折叠和可滚动显示器，或者可以在也包括一个或多个刚性显示器的外壳中具有可折叠显示器和/或可滚动显示器。” 这种设计思路体现了苹果对于未来设备形态的探索和尝试，以及在技术上的前瞻性思考。

因此，专利申请中的一些图示显示了两部分设备，屏幕弯曲或折叠成其中一部分。但关键部分侧重于真正的辊子系统，显示了设备的横截面，其中全部或大部分屏幕可以保存在设备内部，直到需要时才取出。

可滚动，不易碎

除了列出实际上可以具有这种屏幕的几乎无穷无尽的设备类型之外，该专利申请还专注于使这些显示器耐用。因此，提到了它们可以由什么制成，例如 “金属、塑料或其他合适的材料”。

使这种屏幕有用且不易破碎的关键是可选地具有 “双稳态支撑结构”。这些是在至少两个位置稳定的支撑。

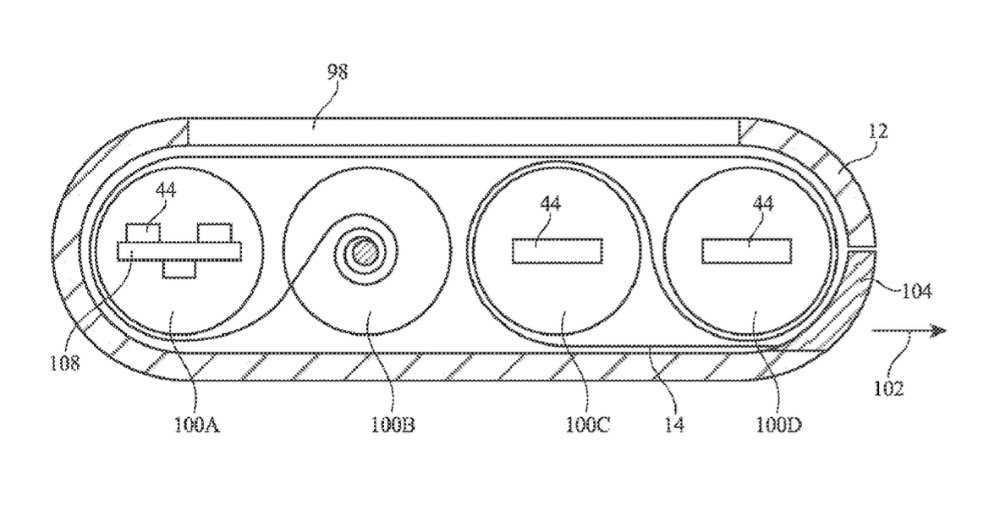

包含卷起屏幕的未指定设备的横截面

该专利申请称：”双稳态支撑结构……在部署到 [一个] 配置中时可能是坚硬和支撑性的，而在施加足够的弯曲力以允许双稳态支撑结构滚动到辊子上时足够灵活……”

从专利申请的图纸中很难看出这种屏幕如何安装到 iPhone 或 iPad 的狭小空间中。然而，从这些相同的图纸中很容易看出辊子系统可能有多紧凑。

该发明归功于 Scott A. Myers，他之前相关的工作包括一项用于带有环绕式显示的 iPhone 的专利申请。
